DFM-100

Couleurs

Principales caractéristiques

Caractéristiques principales

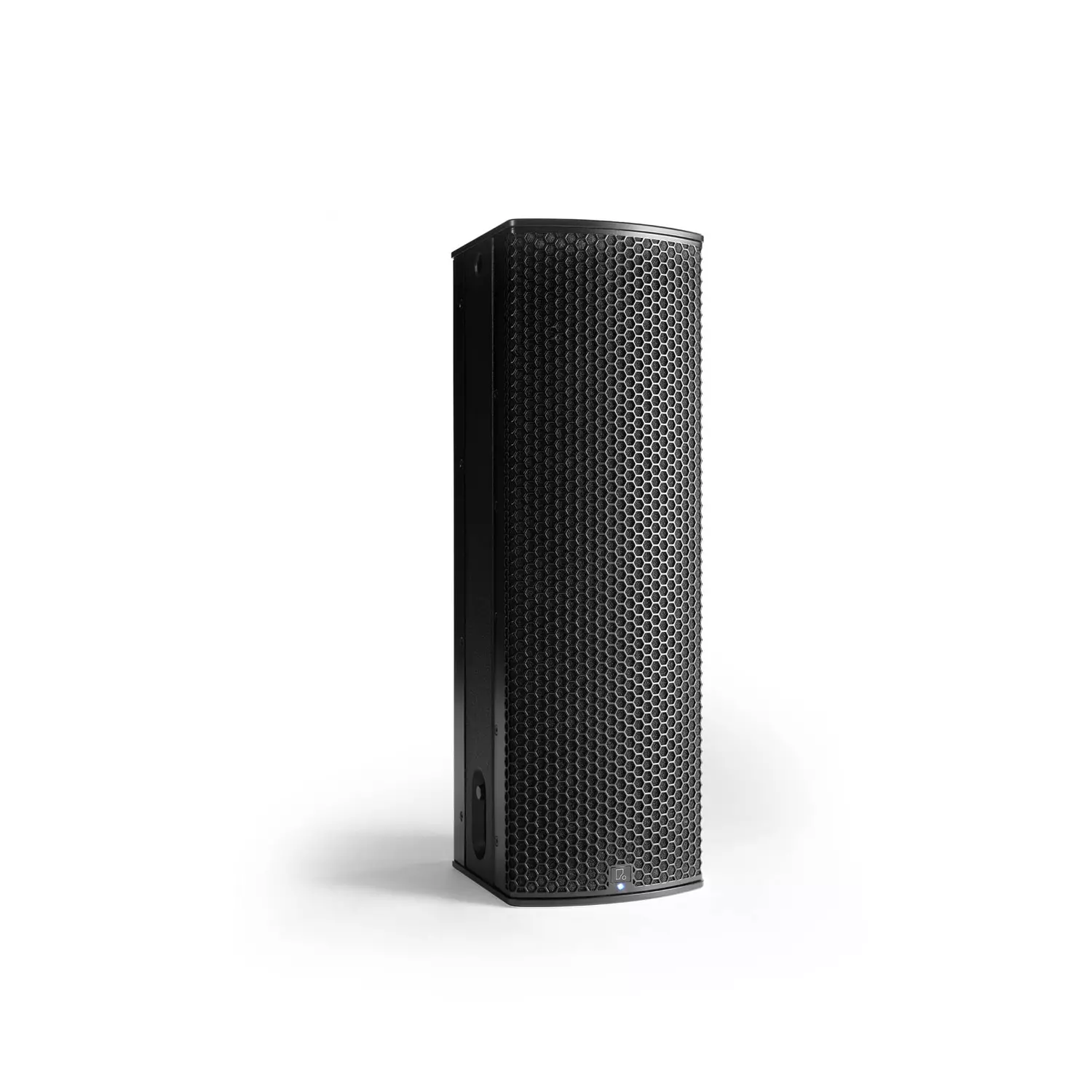

DFM-100 est un module actif à haute fréquence doté de la technologie Fohhn Beam Steering . Il peut être combiné de manière flexible avec les modules bas-médium DFM-400. La nouvelle génération de notre célèbre système Focus Modular est désormais entièrement numérisée et offre des connexions de signaux numériques et de Fohhn DSP et des connexions de signaux numériques. Acoustiquement redessiné et équipé de haut-parleurs encore plus puissants, le DFM offre un son audiophile d'excellente qualité et la meilleure intelligibilité de la parole. Une solution de haute qualité et de haute performance pour les grandes salles de conférence, les théâtres et même les concerts en plein air. Et tout cela avec une ébénisterie d'à peine 22 cm de large qui peut être pilotée en ligne droite et intégrée de manière transparente grâce à l'orientation des faisceaux.

8 haut-parleurs à compression de 1" avec bobine mobile de 1,75", à charge de corne avec guide d'ondes
8 amplificateurs intégrés de classe D
Structure Fohhn DSP structure à l'intérieur
Flux de signal entièrement numérique de l'entrée à l'amplificateur
Q-SYS Plugin disponible en combinaison avec Fohhn NA-4 ou ABX-6
Max. SPL module unique : 142 dB (102 dB à 100 m)
Dispersion verticale contrôlée en temps réel par Fohhn Audio Soft
Largeur du faisceau vertical : 0° à 90°, angle d'inclinaison du son : -40° à +40° (réglage par incréments de 0,1°)

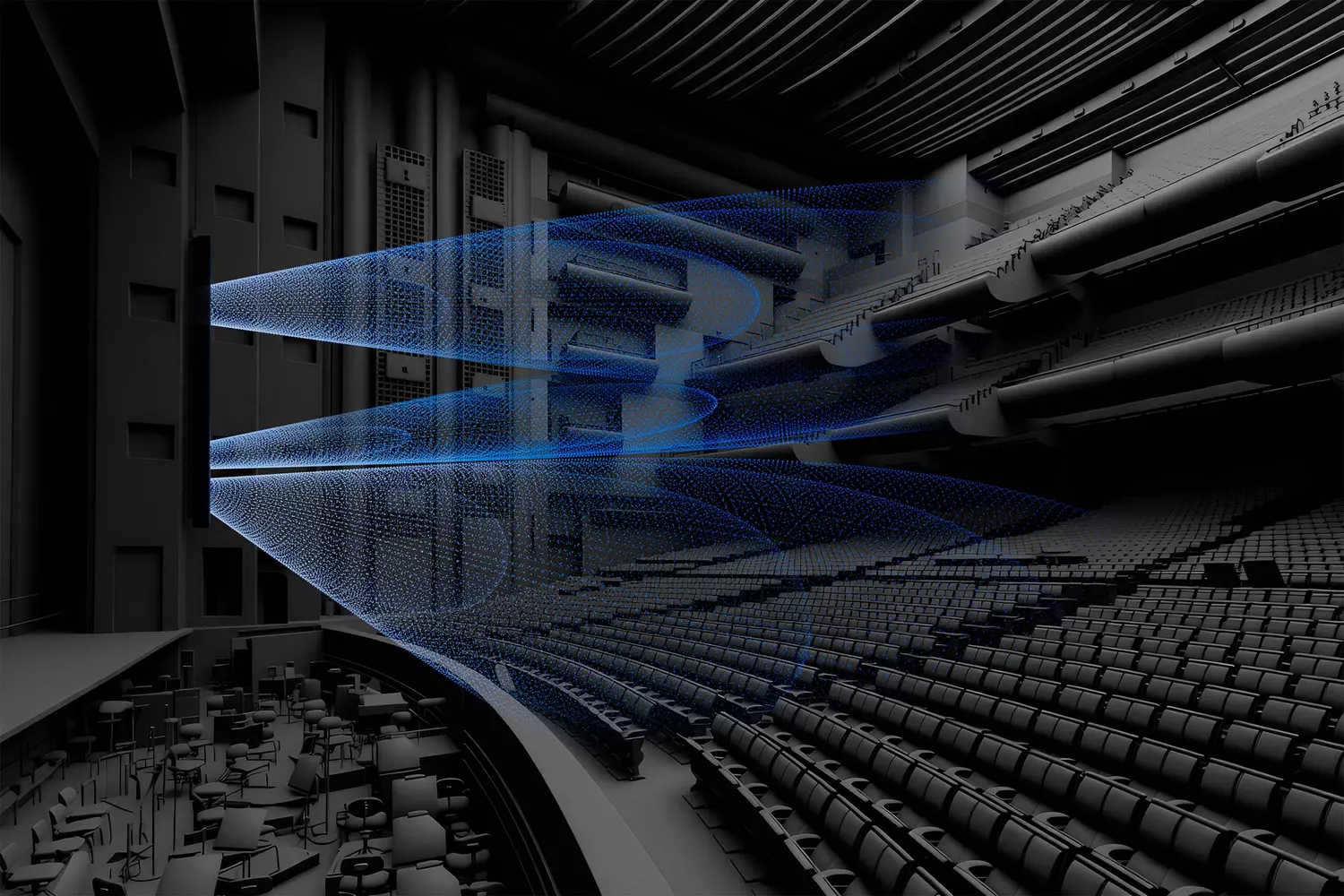

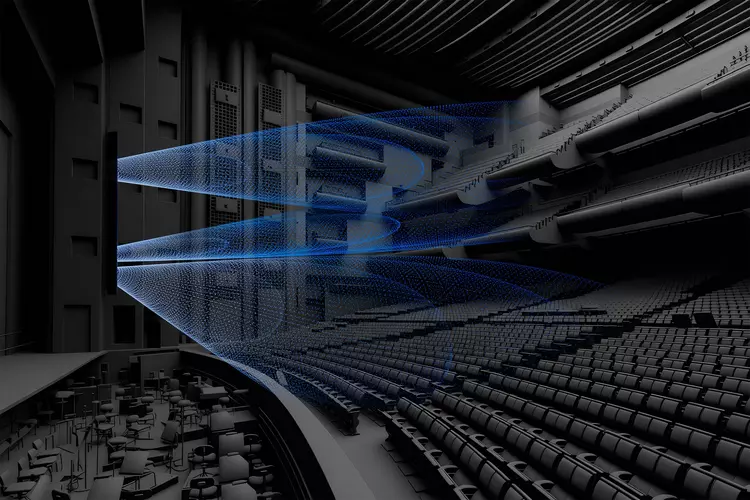

deux faisceaux distincts peuvent être contrôlés
Fohhn Side Lobe Free Technology
Gréement facile grâce au système Quicklock de Fohhn

Numéro d'article : 1340-XXXXX

Téléchargements

Downloads DFM-100

Archive ZIP

Manuel de l'utilisateur

Données techniques

Technical data

Physical features

enclosure

multiplex birch plywood, aluminum

dimensions (w × h × d)

225 mm × 702 mm × 275 mm

weight

25 kg

front design

front grille with acoustically transparent 3D mesh fabric behind it

standard colors

black (RAL 9005), white (RAL 9016)

coating

textured coating, powder coated

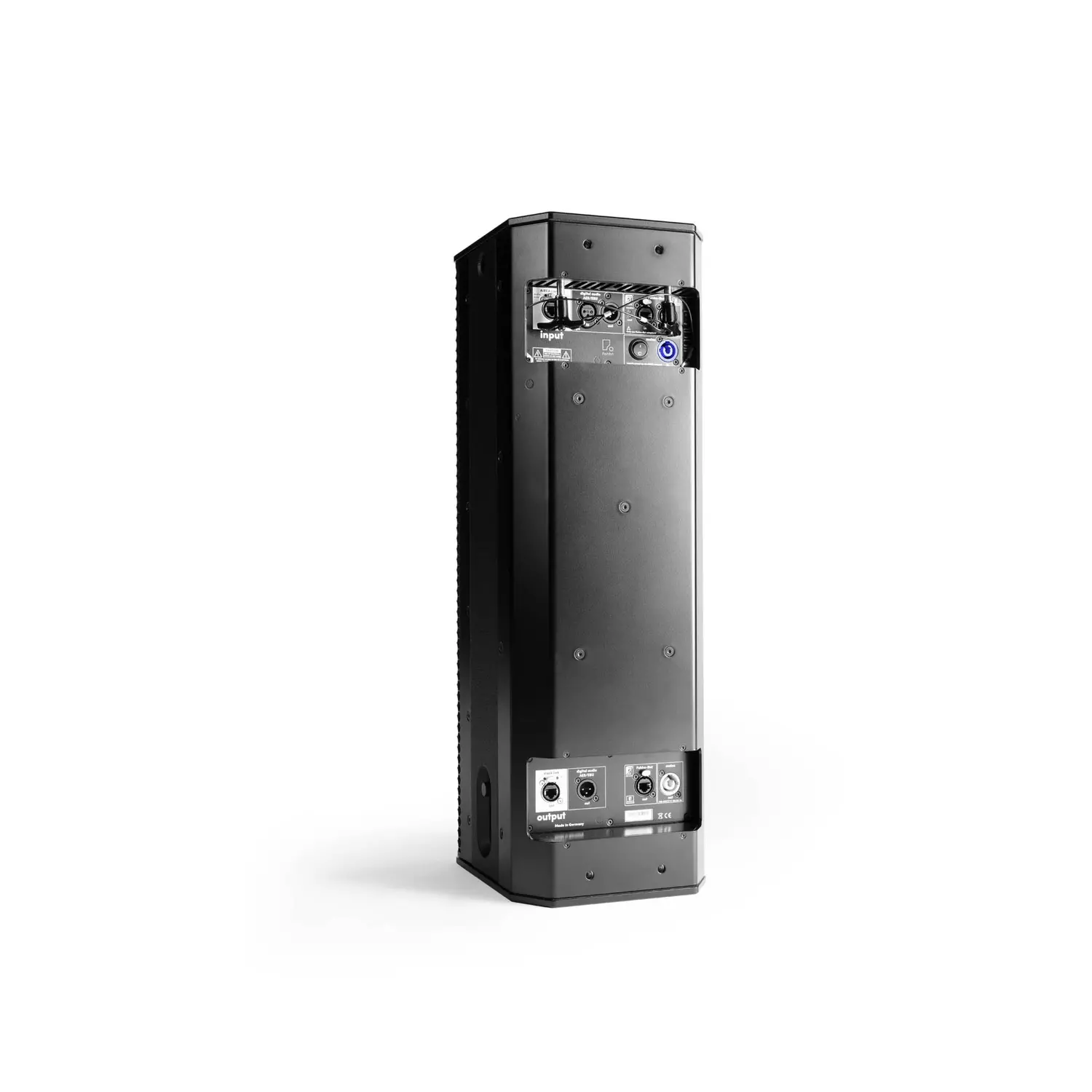

connectors

5 × RJ45 jack, 1 × XLR female connector, 2 × XLR male connector

mounting points

integrated flying tracks, 4 × M8-threads at rear

Electroacoustic features

Electronic features

Environmental conditions

Optional features

CAAD simulation data

weight: net weight without optional equipment
SPLmax: peak, 20 ms with bandpass filtered pink noise signal according to IEC 60268-2 at one octave above the lower limit of the frequency range, with speaker preset
frequency range: −10 dB under anechoic half-space conditions, with speaker preset
nominal dispersion: −6 dB compared to the main dispersion axis, averaged 1 – 4 k

Fohhn technologies

Interfaces possibles

Accessoires

Accessories

RC-FM-100

housse de protection contre la pluie pour un module DFM-100 / FM-100

Couvercle fermé pour RC-FM

Couvercle inférieur pour Focus Modular avec housse de protection contre la pluie

Couvercle ouvert pour RC-FM

Couvercle supérieur pour Focus Modular avec housse de protection contre la pluie

Case Focus Modular

pour FMI / DFM, y compris les accessoires

Va être retiré de la vente

CC-300

coupleur à cardan pour Focus Modular

WFM-100

support mural pour DFM-100 / FM/I-100

VFM-1

Bumper d'accroche pour série Focus Modular

Jeu de câbles alimentation + réseau

pour la connexion Focus Venue ou Focus Modular (DFM) Systèmes
